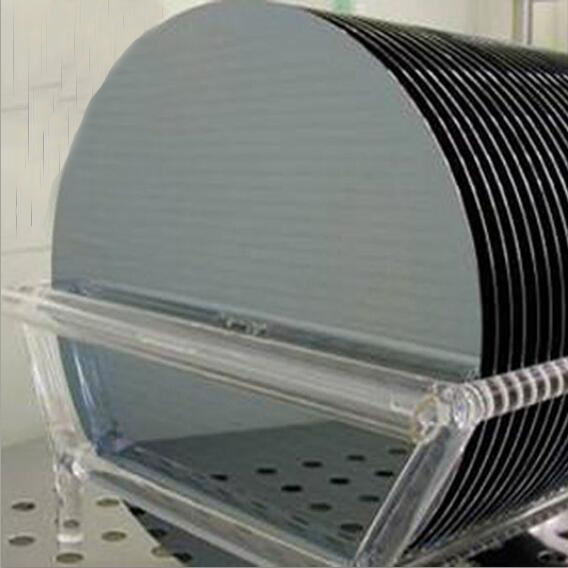

硅外延片
硅外延片
硅外延片
产品介绍:

硅外延工艺实际上是一种薄层的单晶生长技术,它是在一定的条件下,在硅单晶的衬底片上,沿单晶的结晶方向生长一层具有一定导电类型,电阻率、厚度、晶格结构与体单晶一致的新单晶层。

产品详情

一、硅外延的定义

硅外延工艺实际上是一种薄层的单晶生长技术,它是在一定的条件下,在硅单晶的衬底片上,沿单晶的结晶方向生长一层具有一定导电类型,电阻率、厚度、晶格结构与体单晶一致的新单晶层。


二、硅外延生长工艺的优点

1、 生长温度比它本身的熔点要低

2、 可以获得纯度高、缺陷少的单晶薄层

3、 由于掺杂工艺灵活,可以获得多种结构的单晶或多层外延便于器件参数结构的调整


三、硅外延工艺的分类

1、 按结构分类 同质外延——即外延层在结构与性质上与衬底材料相同,

例如N/N+,P/P+异质外延——即外延层在结构与性质上与衬底材料不同,例:SOI(绝缘衬底上外延)


2、 按外延层的厚度和电阻率分类

厚度和电阻率均可按客户要求精确控制


3、 按外延生长方法分类

直接法——不经过中间化学反应,硅原子直接从源转移到衬底片上形成外延层,例:真空溅射法,分子束外延(物理法)液相外延等等

间接法——通过还原或分解硅化合物得到所需要的硅原子,然后在衬底上淀积形成外延层,我们的硅外延就属于间接生长工艺


四、硅外延的基本原理

1、四种硅源的化学反应及其优点

表一.硅烷和氯硅烷外延


硅源     熔点(℃) 沸点(℃) 化学反应式 淀积压力 温度范围 典型生长速率um/min


SiCl4    -68       57.6    SiCl4+2H2=Si+4HCl 常压减压    1150-1200 0.5-1.2


SiHCl3   -127      31.8    SiHCl3+H2=Si+3HCl 常压减压    1100-1150 1.0-3


SiH2Cl2  -122       8.3    SiH2Cl2=SI+2HCl   常压减压    1050-1100 0.5-2


SiH4    -185       -112   SiH4=Si+2H2       常压减压    900-1000 0.1-0.5


2、硅外延的生长过程

硅的化学气相沉积外延生长其原理是在高温(>1100℃)的衬底上输送硅的化合物(SiHCl3或SiCl4或SiH2Cl2等)利用氢(H2)在衬底上通过还原反应析出硅的方法。

气相外延生长过程包括:

(1)反应剂(SiCl4或SiHCl3+H2)气体混合物质量转移到衬底表面;

(2)吸收反应剂分子在表面上(反应物分子穿过附面层向衬底表面迁移);

(3)在表面上进行反应得到硅原子及其副产物;

(4)释放出副产物分子;

(5)副产物分子向主气流质量转移;(排外)

(6)硅原子先在生长层表面形成原子集团——晶核,接着加接到晶核上,使晶核增大,形成新的晶面。


硅外延工艺实际上是一种薄层的单晶生长技术,它是在一定的条件下,在硅单晶的衬底片上,沿单晶的结晶方向生长一层具有一定导电类型,电阻率、厚度、晶格结构与体单晶一致的新单晶层。

Certificate

Substrate:

Epi

Diameter (mm)

Φ76.2+/-0.5

Type/Dopant

N/PH

Type/Dopant

P/Boron

Epi Resistivity(Ω.cm)

.003-.005

Orientation

<111>

Epi Thickness(µm)

25-30

Thickness(µm )

355-407

Surface

Good

Resistivity(Ω.cm)

0.004-0.008

Qty

25PCS

Part No:

M-72T-.004

EPI RUN NO: 3N119C2WX001


炉号

数量(片)

外延层电阻率

(Ω.cm)

外延层

厚度(µm)

表面质量

衬底规格

3N116A1WX347

25

0.6450

3.33

pass

3" P<111>

3N116A1WX348

22

0.6200

3.42

pass

3" P<111>

3N116A1WX349

22

0.6750

3.40

pass

3" P<111>

3N116A1WX350

22

0.633

3.17

pass

3" P<111>

3N116A1WX351

22

0.622

3.15

pass

3" P<111>

3N116A1WX352

22

0.622

3.10

pass

3" P<111>

3N116A1WX353

22

0.630

3.20

pass

3" P<111>

3N116A1WX354

22

0.580

3.00

pass

3" P<111>

3N116A1WX355

22

0.581

2.88

pass

3" P<111>

3N116A1WX356

22

0.585

2.96

pass

3" P<111>

3N116A1WX357

22

0.585

3.01

pass

3" P<111>

3N116A1WX358

22

0.584

3.10

pass

3" P<111>

3N116A1WX359

22

0.584

3.00

pass

3" P<111>

3N116A1WX360

15

0.584

3.00

pass

3" P<111>

3N116A1WX361

22

0.508

2.78

pass

4" P<111>

3N116A1WX362

22

0.513

2.60

pass

4" P<111>


衬底参数

参数

规格

生长方式

Cz

直径

Φ125±0.2mm

类型/掺杂

P/B

晶向

<111>4±0.5°

厚度(µm)

510-540

电阻率(Ω.cm)

0.006-0.0075

主参考面长度

40-45mm

总厚度变化

≤10

翘曲度/弯曲度

≤30

位错密度

≤100ea/cm²

其它要求

符合SEMI标准







外延层参数



类型/掺杂

P/B2H6

外延层电阻率(Ω.cm)

2.3±0.2

外延层电阻率均匀性

≤10.00%

外延层厚度(µm)

12±1

外延层厚度均匀性

≤6.00%

堆垛层错密度

≤50ea/cm²

位错密度

 ≤100ea/cm²

表面(雾,桔皮,玷污,粒子)

背面沾污
